| 品牌 | HUAXIN/华芯 | 批号 | 23+ |
| 封装 | SIP3-SA | 仓库 | 无锡 |
- 华芯霍尔元件原厂库存直销
1. 产品描述
HX6388 是一款 BiCMOS 工艺可编程线性霍尔传感器芯片。输出电压大小与磁通量密度成正比，本产品可调节的参数有：静态电压，灵敏度，极性，钳位电压，灵敏度温漂补偿等参数。这些参数能在用户终端调整。
本产品提供了开路、过压和欠压检测功能。多颗 HX6388 共用一组总线也可单独对其中一颗进行标定而互不影响。HX6388 通过调制电源电压的方式来编程，不需要额外增加编程脚。这一简易编程方式有利于实现两点标定。
另外 HX6388 的温度补偿电路根据写入的温度系数来调节输出值，使得本品能够适配几乎所有的常见磁性材料，同时满足全温下的高精度输出。本产品应用于恶劣的工业和汽车环境，典型工作电压为 5V，工作环境温度为-40~150℃。
2. 产品特点
● 线性模拟量输出
● 灵敏度可编程
● 静态输出电压可编程
● 温度补偿可编程
● 开路检测，过压、欠压检测
● 工作电压范围为 4.5V~5.5V
● 工作温度范围为-40~150℃
● 磁场响应频率达到 2kHz
● 在工作温度范围内总体误差率不超过 2%
● EMC 和 ESD 优化设计
3. 典型应用
● 角度传感器
● 线性位置感应
● 非接触式电位器
● 磁场与电流测
4.工作参数（VDD=5V）
电源电压：5 V
电源电流：7.5 mA
电源端过压保护：20 V
输出端过压保护：19.5 V
负载能力：-1 ~ 1 mA
负载电阻：4.5 kΩ
负载电容：10 nF
总体精度误差：-2 ~ 2 %
积分非线性：-1 ~ 1 %
全温低钳位输出电：-45 ~ 45 mV
全温高钳位输出电：-45 ~ 45 mV
输出高电平电压：4.8 V
输出低电平电压：0.2 V
小信号带宽：1 kHz
噪声：3 mV

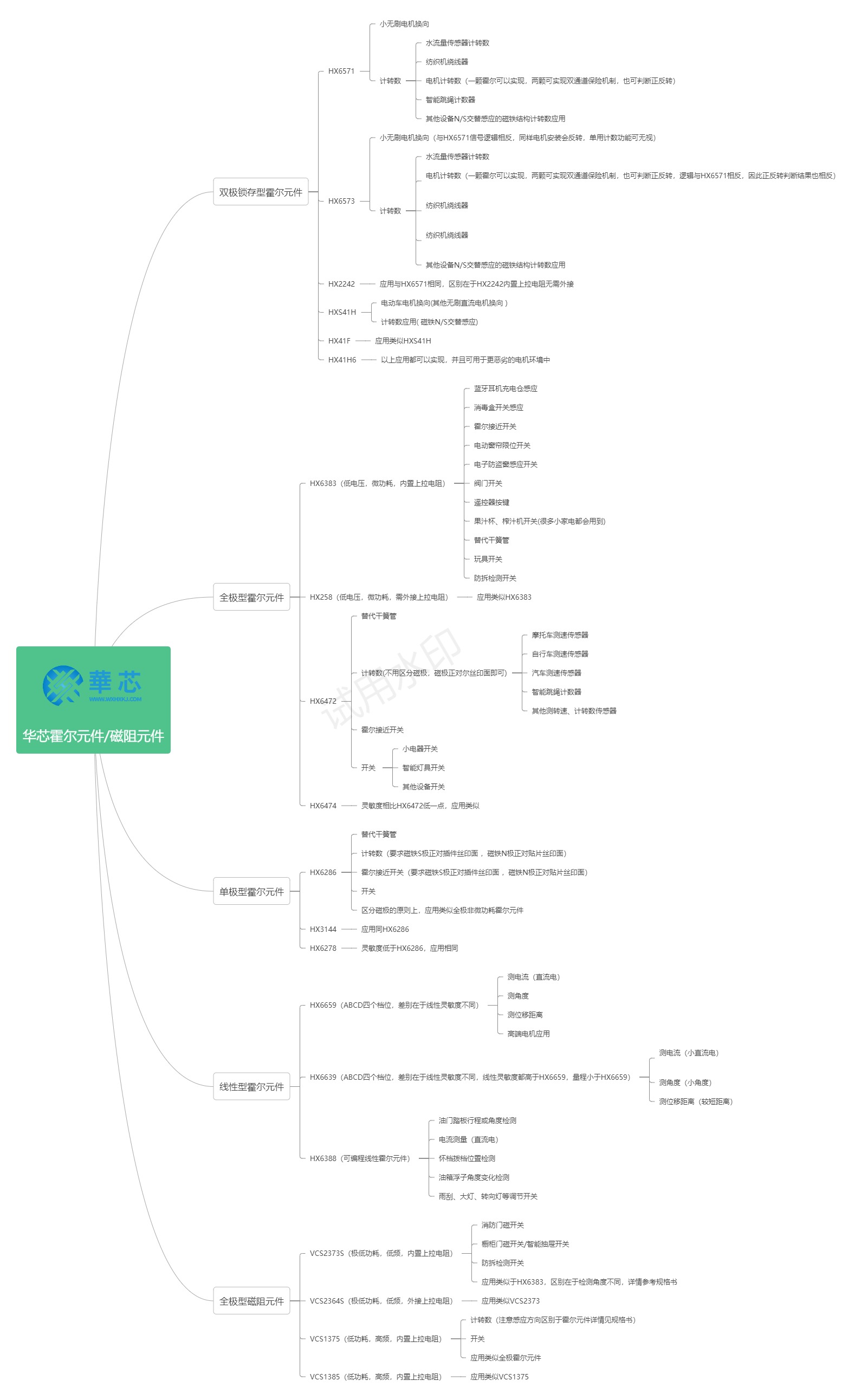

5.其他产品型号及其应用
